PROCESSO ZINCAGEM POR IMERSÃO A QUENTE

Desengraxe

Remoção dos materiais orgânicos, óleos e graxas;

Lavagem

Lavagem do material será feita para que haja a remoção do desengraxante que foi utilizado na etapa anterior, para limpar e retirar possíveis resíduos do objeto, completando a limpeza e garantindo que o processo possa ter continuidade.

Decapagem

A decapagem é o momento da retirada de camadas de oxidação, casca ou carepa. Isto é feito por um processo químico, por isso é usado ácido clorídrico a temperatura ambiente, ou sulfúrico a quente, para remoção do óxido de ferro.

Lavagem

Após a decapagem é muito importante que as peças sofram uma lavagem em água corrente, em banhos subsequentes (de preferência mais de um) com a finalidade de remover os resíduos produzidos nas reações de decapagem, de forma a minimizar as contaminações dos banhos seguintes.

Secagem

• Diminuir o choque térmico das peças a serem galvanizadas;

• Prevenir contra respingos de zinco, na área ao redor da cuba de galvanização, durante a imersão da peça no zinco fundido, fato que acontece quando há umidade.

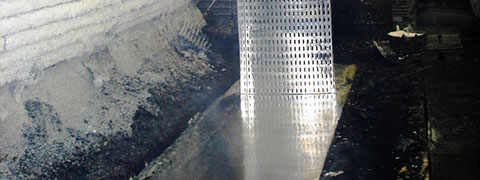

Imersão a quente - "Zincagem a quente"

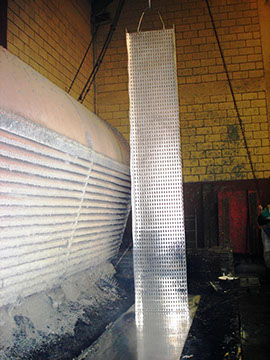

Imersão do substrato de aço, limpo e adequadamente preparado em um banho de zinco líquido, dentro de uma cuba metálica ou cerâmica, a uma temperatura em torno de 450°C.

Resfriamento

• Aconselha-se um resfriamento rápido em água, para que cesse o crescimento das camadas de ligas, evitando-se uma cristalização grosseira e frágil.

• Em algumas galvanizações, aproveita-se este tanque de resfriamento para realizar a passivação da camada de zinco das peças galvanizadas;

• Trata-se de um banho rápido em soluções cromatizantes, à base de ácido crômico e bicromato de sódio, com a finalidade de retardar o aparecimento da chamada "corrosão branca" (capa protetora em torno de 0,5µm de cromato de zinco insolúvel);

• Esta passivação confere ao zincado um aspecto ligeiramente amarelado, sendo mais claro quanto menor a concentração da solução ou menor o tempo de imersão.
